Пневматик зөөвөрлөх систем нь тоос шороо, сул зогсолт, материалын алдагдлыг хэрхэн бууруулах вэ?

Хийсвэр

Нунтаг, үрэл, мөхлөгийг зөөвөрлөх нь өдөржингөө тоосны үүл, бөглөрсөн суваг, тусгаарлалт, эвдэрсэн бүтээгдэхүүн, операторын шилжүүлгийн цэгүүдтэй харьцах хүртэл энгийн сонсогддог. Сайн зохион бүтээсэнПневматик дамжуулах системХяналттай агаарын урсгалыг ашиглан задгай материалыг хаалттай шугам хоолойгоор зөөж, ургамлыг илүү цэвэр, аюулгүй, тогтвортой байлгахын зэрэгцээ гар ажиллагаатай харьцалтыг багасгахад тусалдаг.

Энэхүү гарын авлага нь вакуум ба даралтаас эхлээд шингэрүүлэх ба нягт фаз, шүүлтүүр, агаарын түгжээг сонгох, дамжуулах хоолойн чиглүүлэлт зэрэг гүйцэтгэл, ашиглалтын зардалд чухал ач холбогдолтой шийдвэрүүдийг задалсан болно. Үүнд практик хяналтын хуудас, харьцуулах хүснэгт, түгээмэл асуултууд багтсан тул та "бидэнд ажилладаг зүйл хэрэгтэй"-ээс тодорхой, эрсдэл багатай тодорхойлолт руу шилжих боломжтой. Жишээ, зөвлөмжүүд нь үйлдвэрлэлийн нийтлэг нөхцөл, ашигласан инженерийн арга барилыг тусгасан болноShandong Yinchi Environmental Protection Equipment Co., Ltd.

Агуулга

• Тойм
• Пневматик дамжуулагч ямар асуудлыг шийддэг вэ?
• Пневматик дамжуулагч систем хэрхэн ажилладаг вэ
• Вакуум дамжуулалт ба даралтат дамжуулалт
• Шингэрүүлэх фаз ба нягт фаз
• Найдвартай байдлыг шийддэг гол бүрэлдэхүүн хэсгүүд
• Худалдан авахаасаа өмнө дизайны хяналтын хуудас
• Эрчим хүч ба үйл ажиллагааны зардлын хөшүүрэг
• Тоосжилтын хяналт ба аюулгүй байдлын талаар анхаарах зүйлс
• Ашиглалтанд оруулах, засвар үйлчилгээ хийх төлөвлөгөө
• Бодит ертөнцийн хэрэглээний тохиолдол
• Түгээмэл асуулт
• Дүгнэлт ба дараагийн алхамууд

Тойм

• Таны хамгийн том өвдөлтийн цэгүүд болон шалан дээр "амжилт" ямар харагддагийг тодорхойл
• Саналуудыг харьцуулах боломжтой байхын тулд агаарын урсгал ба хатуу бодисын үндсийг ойлгоорой
• Зай, байршил, хүлээн авах цэгийн хувьд зөв дамжуулах горимыг сонго
• Бүтээгдэхүүний эмзэг байдал, хүчин чадлаас хамааран шингэрүүлсэн эсвэл өтгөн фазыг сонгоно
• Материаллаг зан төлөвт тохирсон найдвартай бүрэлдэхүүн хэсгүүдийг түгжих
• Үйлдвэрлэх, суурилуулахаас өмнө эрсдлийг бууруулахын тулд хяналтын хуудсыг ашиглана уу
• Эхний өдрөөс эхлэн тоосжилтыг хянах, аюулгүй ажиллагаа, засвар үйлчилгээ хийх талаар төлөвлө

Пневматик дамжуулагч ямар асуудлыг шийддэг вэ?

Хэрэв та бодож байгаа бол aПневматик дамжуулах систем, та хөгжилтэй байхын тулд үүнийг хийхгүй байх магадлалтай. Таны одоогийн шилжүүлгийн арга таны цаг хугацаа, бүтээгдэхүүн, тэвчээрийг үрж байгаа тул та үүнийг хийж байна.

• Дамжуулах цэгүүд дэх тоосжилтЭнэ нь тоног төхөөрөмжийг бүрхэж, гэрийн засварын дохиололыг өдөөж, ажлын тав тухгүй нөхцлийг бүрдүүлдэг
• Материалын алдагдал, бохирдолзадгай конвейер, гоожих, ойр ойрхон цэвэрлэх зэргээс
• Гүүрлэх, бөглөрөхурсгалын тогтворгүй байдлаас болж ганга, бункер, шураг тэжээгч зэрэгт
• Тогтворгүй багцялгарах, асгарах, тогтворгүй тэжээлийн хэмжээ зэргээс үүдэлтэй
• Хөдөлмөрийн өндөр хамааралМатериалыг хөдөлгөхийн тулд операторууд хөндлөнгөөс оролцох ёстой
• Бүтээгдэхүүний гэмтэлүрлэн хагарах, нунтаг нунтаглах, эсвэл хэт их торгууль үүсэх зэрэг
• Байршлын хязгаарлалтбарилга байгууламжийн эргэн тойронд, шалаар эсвэл силос хүртэл чиглүүлэх шаардлагатай үед

Хаалттай дамжуулах хоолой нь ил дамжуулах цэгүүдийг багасгаж, хяналттай агаар, даралтаар материалыг хөдөлгөдөг тул тусалдаг. Энэ нь тоос гарах газар цөөхөн, асгарах газар цөөн, нуугдах “нууцлагдмал хугацаа” багасна гэсэн үг.

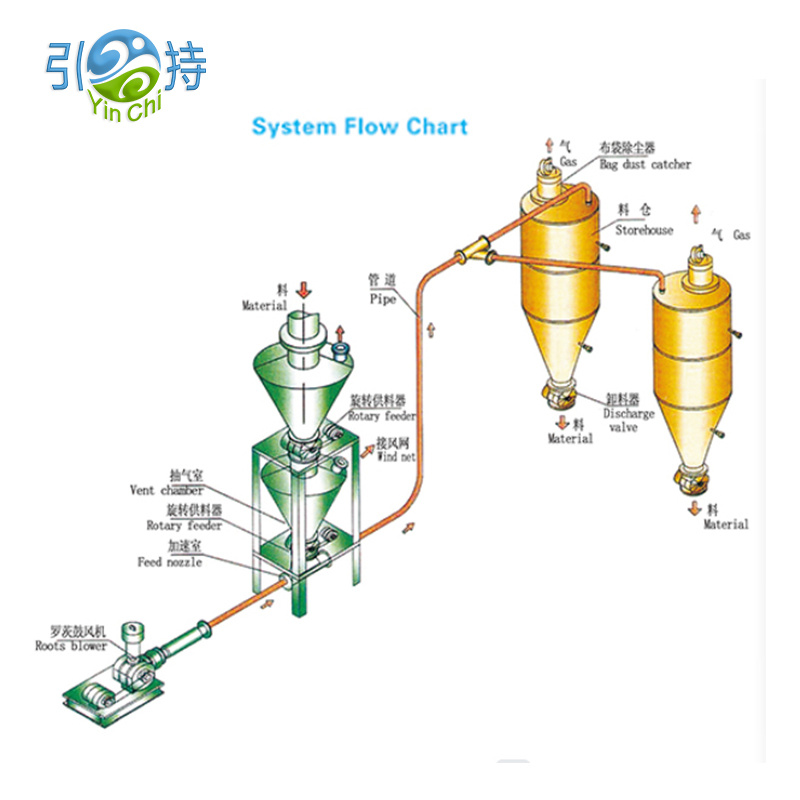

Пневматик дамжуулагч систем хэрхэн ажилладаг вэ

Өндөр түвшинд, АПневматик дамжуулах системдаралтын зөрүү ба агаарын урсгалыг ашиглан хоолойгоор задгай хатуу бодисыг тээвэрлэдэг. Материал нь хүлээн авах цэг дээр зөөвөрлөх шугам руу орж, хүлээн авах саванд очиж, агаарыг шүүлтүүрээр хатуу бодисоос тусгаарладаг.

Хоолойн дотор юу болж байна

• Агаарын урсгал нь хөдөлгөгч хүчийг өгдөг
• Хатуу бодисыг зөөвөрлөх горимоос хамааруулан шургуулж эсвэл түлхдэг
• Хурд нь тунадас үүсэхээс сэргийлж хангалттай өндөр байх ёстой, гэхдээ энэ нь бүтээгдэхүүнийг устгах эсвэл эрчим хүчийг үрэх тийм өндөр биш байх ёстой
• Гулзайлгах, урт гүйлт, өндрийн өөрчлөлт нь эсэргүүцлийг нэмэгдүүлж, тогтвортой байдалд нөлөөлдөг

Ямар ч загвараас юу шаардах ёстой вэ

• Хүлээн авагч дээр эргэлдэж, бөглөрөхгүй, "шийх"гүйгээр тогтвортой дамжуулах
• Ээлж, улирал, материалын багцын өөрчлөлтийг урьдчилан таамаглах боломжтой тэжээлийн хурд
• Үйлдвэрлэлийн бодит нөхцөлд тохирсон хэмжээтэй шүүлтүүр бүхий тоос үл нэвтрэх ажиллагаа
• Элэгдлийн цэг болон шүүлтүүрт боломжийн засвар үйлчилгээ хийх боломжтой

Вакуум дамжуулалт ба даралтат дамжуулалт

Эхний сонголтуудын нэг бол таны дамжуулах шугам материал татах (вакуум) эсвэл материалыг түлхэх (даралт) байх ёстой. Аль аль нь сайн ажиллаж чаддаг ч ургамлын янз бүрийн асуудлыг шийддэг.

Практик дүрэм бол байршлаасаа эхлэх явдал юм. Хэрэв та хэд хэдэн цэгээс цуглуулж, нэг газар хүргэх шаардлагатай бол вакуум шийдэл нь сүлжээг хялбаршуулдаг. Хэрэв та материалыг алслагдсан силос эсвэл олон хогийн саванд хүргэх шаардлагатай бол даралтат зөөвөрлөх нь илүү тохиромжтой.

Шингэрүүлэх фаз ба нягт фаз

Эндээс олон төсөл амжилттай эсвэл бүтэлгүйтдэг. Үүнтэй адилПневматик дамжуулах системХэрэв фазын сонголт буруу байвал нэг материалтай сайхан, нөгөө материалтай аймшигтай харьцах боломжтой.

Шингэрүүлэх үе шат

• Материалыг харьцангуй өндөр хурдтай агаарын урсгалд тээвэрлэдэг
• Ихэнхдээ удирдахад хялбар бөгөөд олон төрлийн нунтаг, үрэлтэй ажиллах боломжтой
• Эрсдэл: өндөр хурд нь элэгдэл, дуу чимээ, бүтээгдэхүүний элэгдэлд хүргэдэг

Өтгөн үе шат

• Материал нь бага хурдтайгаар илүү "слаг" эсвэл "залгуур" хэлбэрээр хөдөлдөг
• Ихэнхдээ эмзэг бүтээгдэхүүн, зүлгүүрийн нунтаг эсвэл эвдрэлийг багасгахад илүүд үздэг
• Эрсдэл: илүү болгоомжтой хооллох, даралтыг хянах, материалын онцлогт тохируулан тохируулах шаардлагатай байж болно

Хэрэв танай үйлдвэр үрлэн хагарах, хэт их торгууль, гулзайлтын үед харагдахуйц элэгдэл зэрэг асуудалтай байвал нягт фаз (эсвэл бага хурдтай стратеги) нь ноцтой нэр дэвшигч болно. Хэрэв таны хамгийн чухал асуудал бол энгийн удирдлагатай найдвартай тээвэрлэлт бол шингэрүүлэх үе шат нь тогтвортой байдалд хүрэх хамгийн хурдан зам байж магадгүй юм.

Найдвартай байдлыг шийддэг гол бүрэлдэхүүн хэсгүүд

Үнийн санал нь цаасан дээр төстэй харагдах боловч бүрэлдэхүүн хэсгүүдийн сонголт нь ханган нийлүүлэгч таны материалыг ойлгож байгаа эсэхийг харуулдаг. Өдөр тутмын гүйцэтгэлийг ихэвчлэн шийддэг хэсгүүд энд байна.

• Хооллох төхөөрөмжэргэдэг агаарын түгжигч хавхлага, вентури эсвэл даралтат савны тэжээл зэрэг нь алдагдлыг хянах, хатуу бодисын тогтвортой хурдаар сонгосон.
• Агаарын эх үүсвэрүлээгч, сэнс, компрессор гэх мэт шаардлагатай даралт, урсгалын хэмжээ, шүүлтүүрийг ачаалахад зориулж хязгаартай
• Дамжуулах шугамхоолойн диаметр, гулзайлт, элэгдлийн хэсгүүдийг багтаасан бөгөөд даралтын уналтыг хязгаарлаж, суултаас урьдчилан сэргийлэх зориулалттай
• Хүлээн авагч ба шүүлтүүршүүлтүүрийн талбай, цэвэрлэх арга, тоос ялгаруулах зэрэг нь амьсгал боогдохгүйгээр тасралтгүй ажиллах зориулалттай
• Хяналт ба багаж хэрэгсэлдаралт мэдрэгч, шүүлтүүр дээрх дифференциал даралт, түгжигч зэрэг нь гүйлтийн бөглөрөлтөөс сэргийлдэг

Олон үйлдвэрүүдийн хувьд агаарын түгжээний хавхлага нь чимээгүй асуудал үүсгэдэг. Хэт их гоожих нь тогтворгүй дамжуулалт, хүлээн авагчийн салангид чанар, гэнэтийн тоосжилт гэсэн үг юм. Хэт хатуу эсвэл тааруухан тохирох зай нь дулаан, бэхэлгээ, байнга зогсолт үүсгэдэг. Агаарын түгжээг өөрийн ширхэгийн хэмжээ, температур, зүлгүүрийн чанар, шаардлагатай битүүмжлэлийн түвшинд тохируулна уу.

Худалдан авахаасаа өмнө дизайны хяналтын хуудас

Саналуудыг харьцуулж, суулгасны дараа тааламжгүй гэнэтийн зүйлийг багасгахын тулд энэ хяналтын хуудсыг ашиглана уу. Зорилго нь төгс төгөлдөр байдал биш, эрсдэлийг хянах явдал юм.

• Материалын профайлбөөн нягтрал, ширхэгийн хэмжээ, чийгийн мэдрэмж, наалдамхай чанар, үрэлт, температур зэрэг орно.
• Хүчин чадлын зорилтууддундаж хурд, оргил хурд, оргилууд хэр олон удаа тохиолддог
• Зай ба чиглүүлэлтнийт эквивалент урт, гулзайлтын тоо, босоо өргөлт, боломжтой тулгуур цэгүүд орно
• Хүлээн авах, буулгах цэгүүдодоо болон хоёр жилийн дотор танд хичнээн эх сурвалж, очих газар хэрэгтэйг оруулаад
• Цэвэр байдлын стандартхүлээн авагчийн эргэн тойронд хэр их тоос тоосыг хүлээн авах боломжтой, өнөө үед гэрийн засвар үйлчилгээ ямар байна
• Эрчим хүч, цахилгаан хэрэгсэлболомжтой цахилгаан хүчин чадал, шахсан агаар тогтвортой, хуурай эсэх зэргийг багтаана
• Хувцаслалтын менежментгулзайлтын хэв маяг, солих боломжтой элэгдлийн хэсэг, үзлэгт орох боломжтой
• Засвар үйлчилгээний хүртээмжшүүлтүүр солих зай, агаарын түгжээний үйлчилгээний зөвшөөрөл, аюулгүй тусгаарлах цэг зэрэг орно
• Ашиглалтын төлөвлөгөөЗөвхөн "ердийн" дээжээр бус өөрийн бодит материалаар хийсэн туршилтуудыг оруулаад

Хэрэв санал нь эдгээр сэдвээс зайлсхийсэн эсвэл тодорхой бус хариулсан бол энэ нь "байхад таатай" хоосон зай биш юм. Эндээс таны сул зогсолт хожим гарах болно.

Эрчим хүч ба үйл ажиллагааны зардлын хөшүүрэг

Ашиглалтын зардал нь зөвхөн моторын хэмжээнээс хамаардаггүй. Энэ нь тухайн систем таны тодорхой нөхцөлд хамгийн бага тогтвортой хурд, даралтаар материалыг хөдөлгөж чадах эсэх тухай юм.

• Хоолойн диаметрийг сонгоххурд, даралтын уналтад ихээхэн нөлөөлдөг
• Чиглүүлэлтийн сахилга батхурц гулзайлт багасах гэх мэт үймээн самуун, элэгдлийг бууруулдаг
• Агаарын урсгалын хяналт"Аюулгүй байх" үүднээс материалыг хэт үлээхээс зайлсхийхэд тусалдаг.
• Шүүлтүүрийн хэмжээагаарын эх үүсвэрийг илүү их ажиллахад хүргэдэг өндөр дифференциал даралтаас сэргийлдэг
• Нэвчилтийг зохицуулахагаарын түгжээ болон холболтын үед хаягдал агаар, тогтворгүй урсгалыг бууруулдаг

Системийн багаж хэрэгсэл дутуу байгаа тул агаарын хэт хурдтай ажилладаг нийтлэг далд зардал. Даралт, шүүлтүүрийн хяналтыг сайжруулснаар операторууд өөрсдийн зөн совиндоо бус үйл явцад итгэж болох ба та шугамыг тогтвортой, үр ашигтай цонхонд байлгах боломжтой.

Тоосжилтын хяналт ба аюулгүй байдлын талаар анхаарах зүйлс

Тоосжилт нь зөвхөн цэвэр байдлын асуудал биш юм. Нарийн тоосонцор нь агаарт амархан орж, холхивч, цахилгааны шүүгээнд шилжиж, ажлын тав тухгүй орчинг бий болгодог. Хаалттай дамжуулалт нь нээлттэй дамжуулах цэгүүдийн тоог бууруулдаг боловч тоосны хяналт нь ухаалаг хүлээн авах, шүүхээс хамаардаг.

Харагдах өөрчлөлтийг бий болгодог практик арга хэмжээнүүд

• Удаан хугацааны туршид шүүлтүүр тогтвортой байхын тулд хангалттай шүүлтүүрийн талбай бүхий хүлээн авагчийг ашигла
• Таны ажлын мөчлөг болон тоосжилтын байдалд тохирсон шүүлтүүр цэвэрлэх аргыг сонго
• Тоосыг хоослох үед ажлын талбарт дахин торгууль орохгүйн тулд тоос гадагшлуулахыг төлөвлө
• Системийг үнэхээр хаалттай байлгахын тулд холболтыг битүүмжилж, жийргэвчийг арчлаарай
• "Жижиг асуудал" нь гэнэтийн залгуур болж хувирахгүйн тулд хяналтын портуудыг нээлттэй байлга

Хэрэв таны материал шатамхай эсвэл маш нарийн ширхэгтэй бол үйлдвэрийн аюулгүй байдлын шаардлагуудыг төслийн эхний шатанд ярилц. Сайн инженерчлэл нь идэвхтэй байдаг: энэ нь бодит ертөнцийн хувьсах чадварыг тооцож, операторын төгс зан төлөвт тулгуурлахын оронд хамгаалалтын давхаргыг бий болгодог.

Ашиглалтанд оруулах, засвар үйлчилгээ хийх төлөвлөгөө

A Пневматик дамжуулах систембаатарлаг байдал шаардах ёсгүй. Үүнд хүрэх хамгийн хялбар арга бол ашиглалтад оруулах ажлыг хийсвэр биш харин дизайны нэг хэсэг гэж үзэх явдал юм.

• Суурь тестХүлээгдэж буй температур, чийгийн хязгаарт таны бодит материалтай
• Хурдны баталгаажуулалтХэт хурдлахгүйгээр төлбөр тооцооны хязгаараас давсан гэдгээ баталгаажуулахын тулд
• Шүүлтүүрийг ачаалах ажиглалтцэвэрлэх мөчлөгийг баталгаажуулахын тулд дифференциал даралтыг тогтвортой байлгадаг
• Хувцасны хяналтын төлөвлөгөөгулзайлтын болон өндөр нөлөөллийн бүсэд тодорхой хугацааны интервалд зориулагдсан
• Сэлбэг хэрэгслийн стратегиагаарын түгжээ, шүүлтүүрийн элементүүд, элэгдлийн хэсгүүдэд анхаарлаа хандуулдаг

Ихэнх "нууцлаг асуудлууд" нь даралт, шүүлтүүрийн дифференциал даралт, хөдөлгүүрийн ачааллын хэв маягаар илэрдэг. Багаж хэрэгсэл нь гоёмсог байх албагүй, үүнийг ухаалаг байрлуулж, бодитоор ашиглах хэрэгтэй.

Бодит ертөнцийн хэрэглээний тохиолдол

Ургамлууд пневматик зөөвөрлөгчийг сонгох, гол төлөв юуг оновчтой болгоход тохиромжтой хувилбаруудыг энд харуулав.

• Нунтаг холигч руу шилжүүлэхбагцын чанарыг хамгаалахын тулд тоос үл нэвтрэх, тогтмол тэжээлийг чухалчилдаг
• Силос руу үрэл зөөвөрлөхТоргуулийг багасгахын тулд зөөлөн харьцах, элэгдэлд тэсвэртэй гулзайлтыг чухалчилдаг
• уутны хогийн цэгүүдоператоруудыг хамгаалахын тулд орон нутгийн тоосжилтыг нэн тэргүүнд авч, цэвэр хүлээн авах
• Нэг процессын мөрөнд олон пикап хийхТогтвортой шилжих логик, тэнцвэртэй сорохыг чухалчилдаг

Нийтлэг зүйл бол хувьсах чадварыг хянах явдал юм. Материаллаг өөрчлөлтүүд. Орчны чийгшил өөрчлөгдөнө. Операторууд солигддог. Систем нь байнгын гар ажиллагаа шаардахгүйгээр тогтвортой урсгалыг хангах ёстой.

Түгээмэл асуулт

Q1. Санал хүсэлт гаргахаасаа өмнө би ямар мэдээлэл бэлтгэх ёстой вэ

Материалын нэр, бөөн нягтын хүрээ, ширхэгийн хэмжээ, чийгийн мэдрэмж, температур, хүссэн хүчин чадал, зай, гулзайлтын тоо, хүлээн авах, зайлуулах цэгийг оруулна уу. Хэрэв танд одоогийн дамжуулах цэгүүд болон эргэн тойрон дахь тоосны нөхцөл байдлын зураг байгаа бол энэ нь инженерүүдэд таамаглалаас илүү бодит байдалд нийцүүлэн дизайн хийхэд тусална.

Q2. Пневматик систем нь эмзэг үрэл эсвэл мөхлөгт гэмтэл учруулах уу

Энэ нь хурд хэт өндөр эсвэл гулзайлт муу сонгогдсон тохиолдолд боломжтой. Ийм учраас фазын сонголт, чиглүүлэлт, гулзайлтын дизайн чухал. Бүтээгдэхүүний бүрэн бүтэн байдал нэн чухал үед бага хурдтай стратеги болон элэгдлээр удирддаг чиглүүлэлт нь элэгдлийг эрс багасгадаг.

Q3. Мотор хүчтэй байсан ч зарим систем яагаад залгадаг вэ?

Залгуур нь ихэвчлэн тогтворгүй тэжээл, хэт их хурц гулзайлт, агаарын хатуу бодисын харьцаа буруу, чийгийн наалдац, шүүлтүүрийн хязгаарлалт зэрэг нь ашиглалтын явцад агаарын урсгалыг өөрчилдөг. Илүү их хүч нь автоматаар тогтвортой дамжуулалтыг бий болгодоггүй.

4-р улирал. Хүлээн авагчийн эргэн тойрон дахь тоосыг хэрхэн бууруулах вэ

Хүлээн авагчийн шүүлтүүрийн хэсэг, шүүлтүүрийг зохих ёсоор цэвэрлэх, битүүмжилсэн холболтууд, баригдсан торгуулийн хяналттай гадагшлуулах аргад анхаарлаа хандуулаарай. Тоосжилтын асуудал нь ихэвчлэн "хийн дамжуулалт" гэхээсээ илүү бага хэмжээний шүүлтүүр эсвэл муу битүүмжлэлээс үүсдэг.

Q5. Нэг систем нь олон материалыг зохицуулж чаддаг

Заримдаа, гэхдээ тэдгээр материал нь нягтрал, ширхэгийн хэмжээ, урсгалын шинж чанараараа хэр ялгаатай байгаагаас хамаарна. Хэрэв та олон материалтай ажиллах шаардлагатай бол тогтвортой ажиллах цонхыг тодорхойлсон дизайн, өөрчлөх, цэвэрлэх практик алхмуудыг багтаасан загварыг асуу.

Дүгнэлт ба дараагийн алхамууд

A Пневматик дамжуулах системЭнэ бол нэг удаагийн худалдан авалт биш, энэ бол процессын шийдвэр юм. Үе шат, агаарын эх үүсвэр, тэжээлийн арга, чиглүүлэлт, шүүлтүүрийг таны материал, зохион байгуулалтад тохируулснаар та илүү цэвэр шал, тасалдал бага, урьдчилан таамаглах боломжтой үйлдвэрлэлтэй болно. Тэд байхгүй үед та тоос шороо, залгуур болон хүн бүрийн зайлсхийх системтэй болно.

Хэрэв та өөрийн үйлдвэрийн нөхцөл, материаллаг зан чанарт тохирсон дизайн хийхийг хүсч байвалShandong Yinchi Environmental Protection Equipment Co., Ltd.Тодорхой тодорхойлолтыг тодорхойлох, дамжуулах горимуудыг харьцуулах, суурилуулах, ажиллуулах практик төлөвлөгөө гаргахад тусална. Тоосжилтыг багасгаж, дамжуулах цэгүүдийг тогтворжуулахад бэлэн үү? бидэнтэй холбоо барина ууӨргөдлөө хэлэлцэж, тохирсон шийдлийг авах.
